NZ DUE

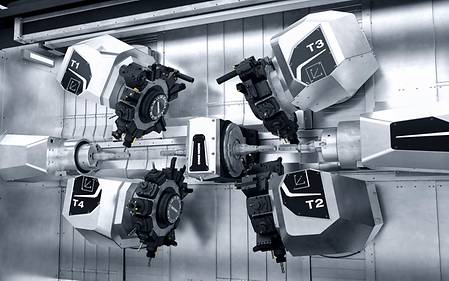

Zwei Revolver mit zwei 80 mm Y-Achsen und bis zu zwei B-Achsen. Freie Positionierung der Revolver auf T1 – T4
Max. Werkstücklänge
1.290 mm
Max. Stangendurchlass
72 mm
Max. Verfahrweg X-Achse
210 mm
Max. Verfahrweg Y-Achse
80 mm
Max. Verfahrweg Z-Achse
1.290 mm
Steuerungs- & Softwarealternativen
SIEMENS
MAPPS
Highlights
Dreh-Performance
- turnMASTER Haupt- und Gegenspindel mit bis zu 7.000 min--1 (5.000 als Standard) und 174 Nm (100 % DC)
- 8 mm radiale Schnitttiefe auf allen vier Revolver-Positionen in CK 45 (65 mm Schnittdurchmesser // 270 m/min Schnittgeschwindigkeit // 750 cm3/min Spanvolumen)
- 36 Monate Gewährleistung ohne Stundenbegrenzung
Fräs-Performance
- 12.000 min-1 BMT Revolver (Built-in Motor Revolver) mit bis zu 24 Nm / 16 kW
- 12 Stationen für VDI 30 und BMT 40 oder 16 Stationen für VDI 25 und BMT 45
B-Achse
- Auf allen vier Positionen möglich
- -10° bis +100° Schwenkbereich
- Standardwerkzeuge anstatt spezieller Winkelwerkzeuge & 5-Achs Simultanbearbeitung möglich
TWIN-Spindel (TS)
- Zwei unabhängige Arbeitsräume für die 6-Seiten Komplettbearbeitung
- Drehfunktion mit bis zu 4.000 min-1 und 60 Nm (100 % DC)
- SWISSTYPE-Funktion mit bis zu 5.000 min-1 rotierender Führungsbuchse
- Lünettenfunktion
- Ideal für die Langbett-Version geeignet, Einsatz bei kurzem Bett möglich
Anwendungsbeispiele
Automation
Standardautomatisierung und maßgeschneiderte Lösungen im VERTICO-Design
Automatisierung ist ein Schlüsselelement der digitalen Produktion. Jede DMG MORI-Maschine kann mit einer Standardautomatisierung oder mit einer maßgeschneiderten Automatisierungslösung für flexible Fertigungssysteme aufgerüstet werden:
GX / GX T
GX 3 / 5 / 7 / 15 // GX 5 / 10 T - Modulares Portallader-System für eine oder mehrere Maschinen
- Hochproduktives und flexibles Werkstückhandling für eine Maschine oder Verkettung von mehreren Maschinen
- GX 10 T: Handhabung von Werkstücken bis zu ø 200 x 150 mm und einem Gewicht von bis zu 10 kg
- Integration von Zusatzoperationen (Waschen, Messen, Markieren usw.) und Greifern in flexibler Ausführung
- Einfache Programmierung und Einrichtung durch Integration in die Maschinensteuerung
- Laderstatusüberwachung über DMG MORI Messenger möglich
Highlights
NLX 2500 | 700 mit GX 10 T
Highlights GX 3 / GX 5 / GX 7 / GX 15 / GX 5 T / GX 10 T / GX 15 T
- Handling von Werkstücken bis zu ø 200 mm, Länge 150 mm, 10 kg
- Kompakter, platzsparender integrierter Lader
- Kombinierbar mit verschiedenster Peripherie zum Beispiel zum Waschen, Messen oder Markieren und mit verschiedenen Greifern verfügbar
- Einfache Programmierung und Einrichtung durch Integration in die Maschinensteuerung
- Zustandsüberwachung möglich mit dem DMG MORI Messenger
- Einfache Erweiterung auf zwei oder mehr Maschinen
- Optional bis zu 100 kg Handlingsgewicht verfügbar
Robo2Go Turning
Flexibles Werkstückhandling für kleine bis mittlere Losgrößen
- Eine APP für die einheitliche Steuerung aller Robo2Go Varianten, Einrichten eines neuen Werkstücks in < 5 min
- Robo2Go Turning, Traglast Roboter 12, 25 oder 35 kg
- Schnelles Umrüsten von Futter- auf Wellenteile
- Robo2Go Vision, Traglast Roboter 35 kg
- Robuste 3D-Kameraerkennung, ideal für Multijob-Funktion
Highlights
Eine App für die einheitliche Steuerung aller Robo2Go-Varianten
- In die Maschinensteuerung integrierte Bedienung über CELOS APP: Keine Notwendigkeit zur Anpassung Ihrer NC-Programme!
- Intuitive Bedienbarkeit durch dialoggeführte Software
- Erstellung des Prozesses durch vordefinierte Programmmodule per Drag & Drop: Keine Roboter-Programmierkenntnisse notwendig
- Einrichten eines neuen Werkstücks in < 5 min
Robo2Go Turning
- Schnelles Umrüsten von Futter- auf Wellenteile
- Handhabung von Wellen ø 20 – 170 mm und Futterteilen ø 20 – 175 mm
- Drei Ausführungen für alle Ansprüche: Traglast Roboter 12 / 25 / 35 kg
- Stapeln von Werkstücken
Robo2Go Schubladenspeicher
Die Speichererweiterung für Ihren Robo2Go Turning
- 300 % höhere Kapazität im Vergleich zum Standard
- Hauptzeitparalleles Rüsten des Werkstückspeichers
- Multijob pro Schublade und innerhalb einer Schublade im Standard möglich
- Auftragsverwaltung aller Aufträge über die Robo2Go-Jobs-App
Robo2Go Vision
- Robuste 3D-Kameraerkennung, ideal für Multijob-Funktion
- Ein- und Ausschleusen von Roh- und Fertigteilen per Palette
- Zylindrische Futterteile mit ø 25 – 175 mm
Details
Robo2Go Turning – Traglast 12, 25 und 35 kg
Standardautomation mit flexibler Anpassung für Ihre Werkstücke
AMR 2000
Ganzheitliche Automation auf dem Shopfloor
- Kollaborative Automationslösung mit freier Layoutgestaltung
- Omnidirektionale Bewegung für minimalen Platzbedarf (Wendekreis 0 m)
- Basis für zusätzliche Aufgaben, z. B. Werkzeughandling, Späneentsorgung, etc.
- Materialtransport von Europaletten 1.200 x 800 mm
- Maximales Transportgewicht von bis zu 2.000 kg
- Sicherheit basierend auf Sick und Siemens-Technologie
Highlights
AMR 2000 Material
- Autonomer Transport von Materialpaletten
- Tragfähigkeit bis zu 2000 kg
- Kompakt und wendig
- Integration in bestehende Prozesse
AMR 2000 Chips
- Autonomer Transport von Spänewägen
- Automatischer Abholauftrag vom DMGMORI Leitrechner
- Integration in bestehende Materialprozesse
- Verlängerung der Autonomität der Werkzeugmaschine über die Nacht oder das Wochenende
- Flottentauglich
AMR 2000 Tool Handling
- Werkzeugidentifikation im Standard
- Schnelle Installation des Automatisierungssystems
- Zuverlässige Technik mit bewährten Komponenten
- Integration in bestehende Produktion möglich
- Werkzeugabmessungen ø 280 / 400 mm
- Max. Werkzeuggewicht 30 kg
- Transportgewicht 720 kg (24×30 kg)
- Maximale Anzahl an Werkzeugen: 24 Stk.
Steuerung & Software
Freifahrzyklus
Auf Knopfdruck fahren die X- und Y-Achsen im manuellen Betrieb auf die positiven Endpositionen für die Außenbearbeitung
Ideal, um den Arbeitsraum für das Einrichten vorzubereiten, alternativ auch als Rettungsfunktion
Highlights
Kundennutzen
Anwählen des Zyklus durch Drücken der zugehörigen Taste auf dem Bedienpult
- Einfache Bedienung beim Einrichten von mehrkanaligen Maschinen
- Schnelle Reaktionsmöglichkeit bei der Außenbearbeitung als Rettungsfunktion
Multitool
- Effizienter Einsatz von mehrschneidigen Drehwerkzeugen mit mehr als einer Schneide auf Dreh-Fräs und Fräs-Drehmaschinen
- Mehrere „Schwesterwerkzeuge“ auf einem Grundträger
Highlights
Kundennutzen
- Reduzierung von Werkzeugwechselzeiten
- Einsparung von Werkzeug- Magazinplätzen
Auswahl der Werkzeugschneide, Übersicht über Werkzeugdetails.
DMG MORI gearMILL
Produktive Komplettbearbeitung
Kostengünstige Verzahnung auf Standardmaschinen mit Standardwerkzeugen
Flexibel für unterschiedliche Verzahnungen
Qualitätsprüfung im Prozess
Highlights
Kundennutzen
- Programmerstellung auf Basis von Rohteilzeichnungen und Verzahnungsdaten
- Rotatorische Ausrichtung nach Wärmebehandlung
- Schnittstelle für Koordinatenmessgerät (Klingenberg, Leitz, Zeiss)
Links : Eingabe der Verzahnungsparameter für die Geometrieberechnung eines Stirnrades / Rechts : Grafische Betrachtung des Abwälzverfahrens
Easy Tool Monitor 2.0
- Vermeidung von Schäden bei Werkzeugbruch oder Werkzeugüberbelastung
- Sensorlos mit automatisiertem Lernen von Lastgrenzen
- Für Drehen, Fräsen und Bohren (bis auf 3 mm Durchmesser)
- NEU: Benutzeroberfläche auf CELOS Side Screen
- NEU: Leistungsfähiger Algorithmus für effiziente Überwachung nach dem ersten Werkstück
Highlights
Kundennutzen
- Protection Package: Perfekte Ergänzung zu MPC auf Drehmaschinen. Preisvorteil (ca. 40 %)
- Speichern der der Überwachungsgrenzen für jedes Werkzeug und jede Schneide im Programm
Links: LIVE-Statusanzeige in CELOS-Sidescreen; aktuelle, angelernte, eingestellte Prozesswerte / Rechts : Einfache Bedienung der Überwachungsparameter in der Werkzeugtabelle
Service & Training
Downloads & Technische Daten
Arbeitsraum
Max. Verfahrweg X-Achse
210 mm
Max. Verfahrweg Y-Achse
80 mm
Max. Verfahrweg Z-Achse
1.290 mm
Werkstück
Max. Werkstücklänge
1.290 mm
Max. Stangendurchlass
72 mm
